烧结型表面多孔管及高通量换热器

传热机理

Heat transfer mechanism

· 多孔层与基管高强度冶金结合

· 多孔层孔隙率高

· 通道相互连接

· 显著强化沸腾传热

· 纵槽改变液膜分布强化冷凝

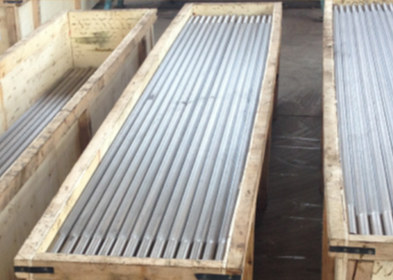

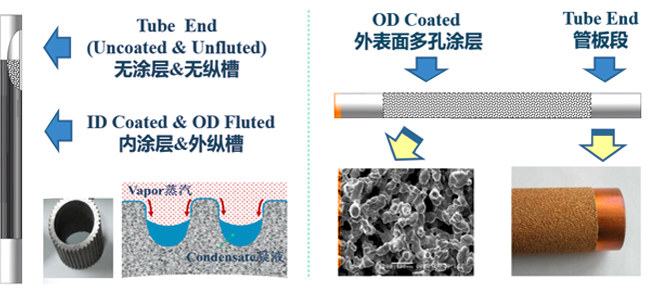

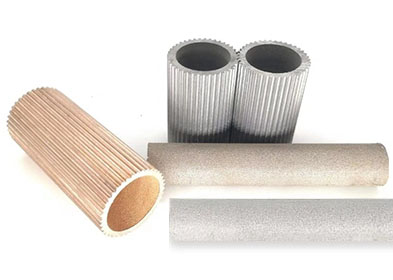

烧结型表面多孔管产品型式
SPS Tube Solutions
  • ID Coated 内涂层

    仅用于立式换热器,外侧光面或开纵槽

    OD Coated 外涂层

    仅用于卧式换热器,内侧光面或开翅

    Tube Material 基管材质

    铜、铜镍、碳钢、不锈钢、低温钢、耐热钢等

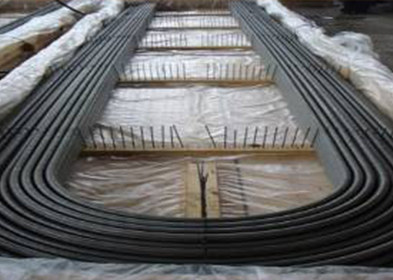

  • Tube Form管形

    直管或U形管

  • ID Coated 内涂层

    Ø25、Ø32mm,长度不大于6.5m

    OD Coated 外涂层

    Ø19、Ø25mm,长度不大于25m

    供货周期:6-8个月

    也可根据用户或设计要求提供各种规格尺寸

烧结型表面多孔高通量换热器特性及优点
Features and Advantages of heat exchangers with SPS Tubes

换热器的总传热系数高

减少台数或体积

低温差下稳定运行

利于热集成或多效蒸发,实现节能

提高热负荷,用于扩容

低温余热利用,产生更高价值的蒸汽

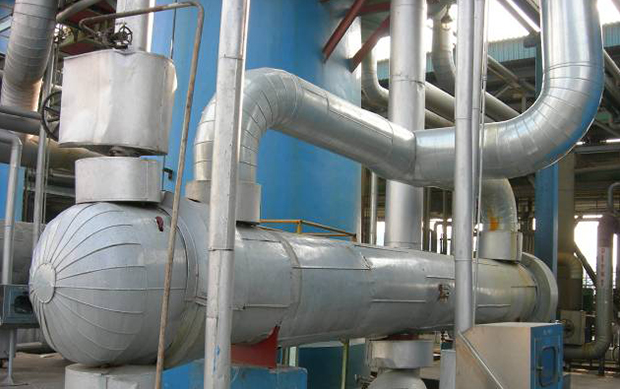

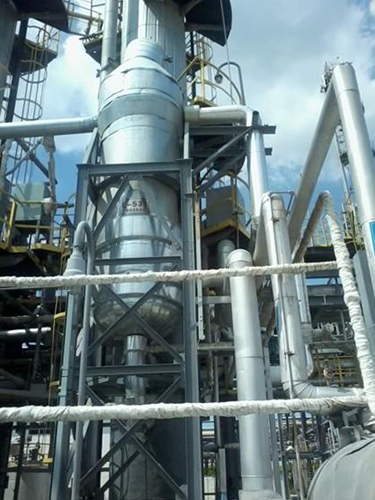

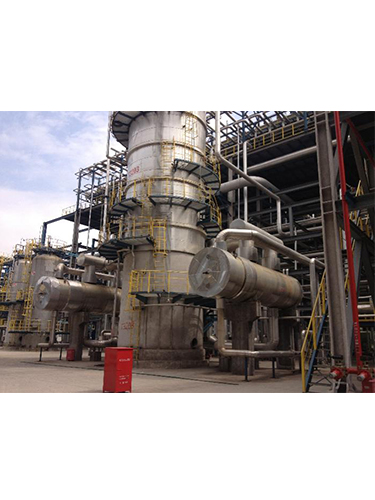

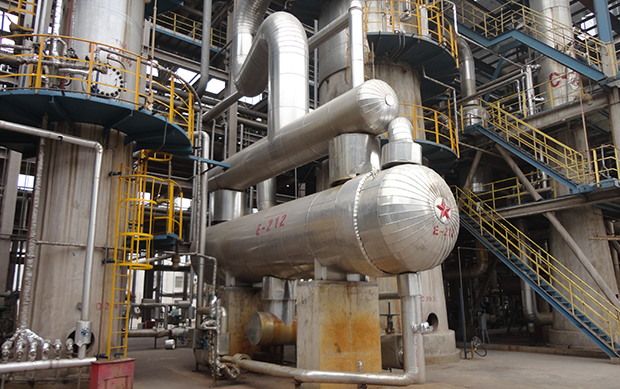

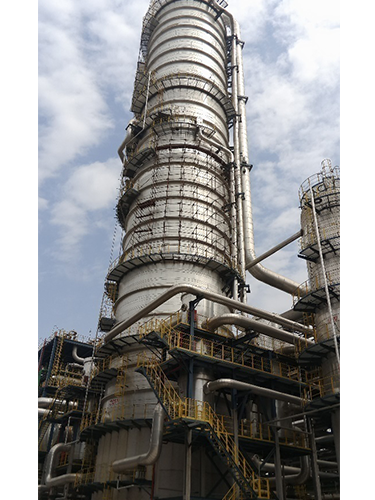

典型应用装置及经验
Typical Applications and References

已经成功应用于80多套装置约300台设备

  • 芳烃装置

    · 抽出液/抽余液塔重沸器

    · 苯塔/甲苯塔/二甲苯塔重沸器

    · 蒸汽发生器(重芳烃塔、抽余液塔、抽出液塔)

    · 重整油分馏塔重沸器

  • 炼油装置

    · 脱C5、C6塔重沸器

    · 稳定塔重沸器

    · 解析塔重沸器

  • 烯烃装置(乙烯裂解、丙烷脱氢制丙烯等)

    · 丙烯/丙烷分离塔重沸器

    · 脱丙烷塔热回收重沸器

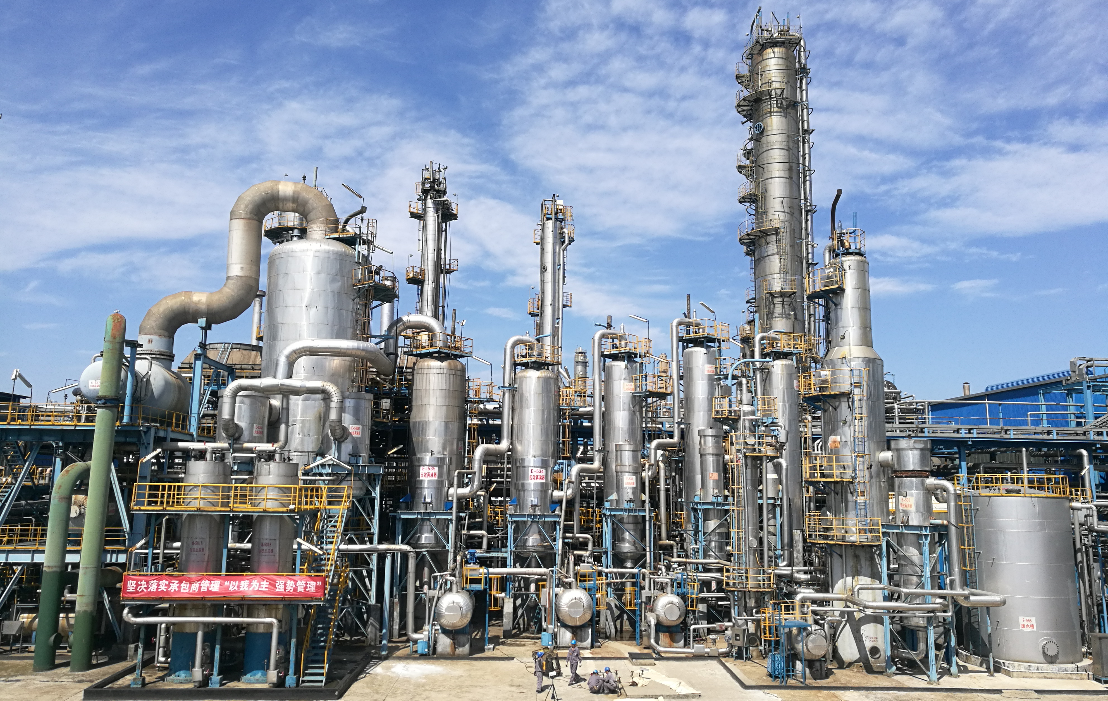

  • 环氧乙烷/乙二醇装置

    · 多效蒸发重沸器
